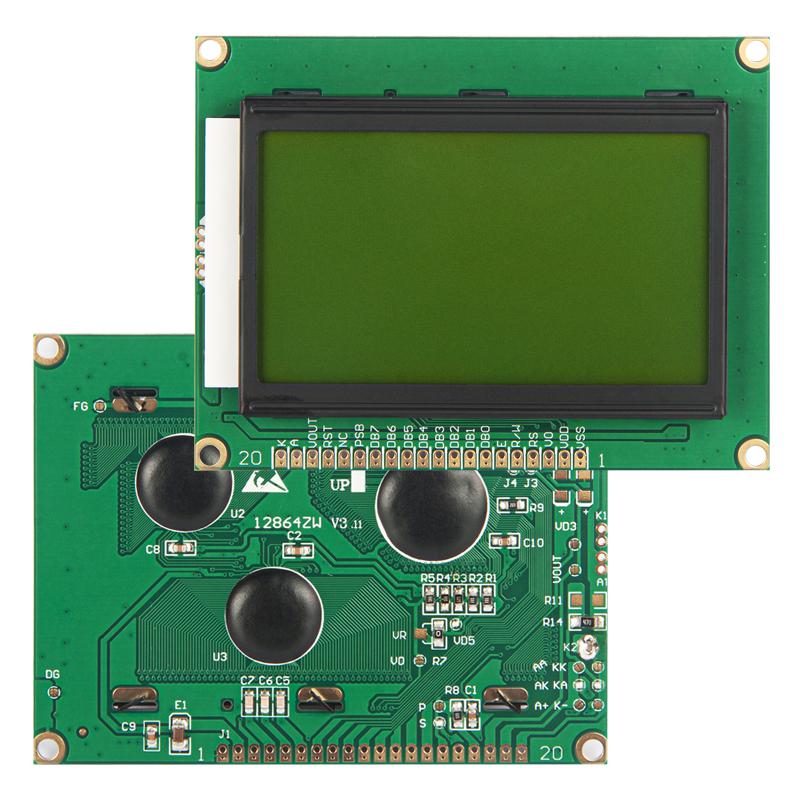

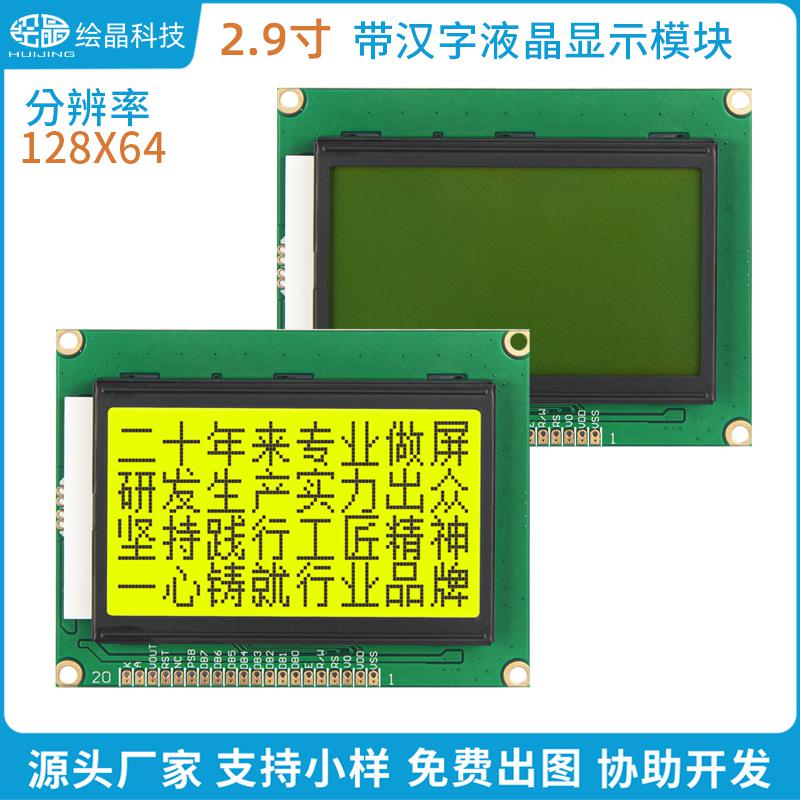

產品規格:12864zw
分辨率:128*64
屏幕尺寸:2.9寸
亮度:高亮
接口類型:并口或串口
工作電壓范圍:3.3V或5.0
對比度:清晰

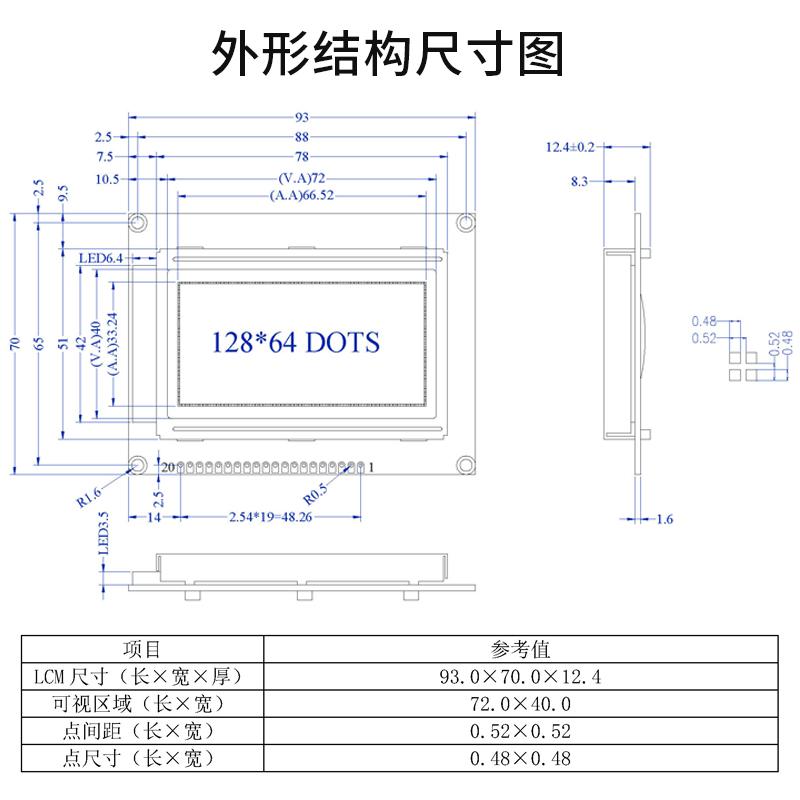

外形尺寸:93.0x70.0x12.4
重量:其它
驅動電壓:3.3V或5V
工作溫度范圍:-20度到+70度
色域:黃綠底黑字
視角:其它
驅動芯片(IC):其它
貨號:12864zw
顯示類型:其它
刷新頻率:其它
功能介紹
工作電壓3.3V或者5.0V(客戶選擇)
提供三種與MPU通訊方式:4位、8位并行,串行通訊48x16bit的字符顯示RAM(LCD最多為4行8字)
64x128bit的繪圖RAM(GDRAM)2Mbit的中文字庫ROM(CGROM),總共有8192個中文字型16Kbit的半寬字型ROT(HOCROM),總共有126個字母符號字形64x16 bit的自定義字符RAM(CGRAM)
自動上電復位功能
外置復位端(XRESET)
低功率省電設計(除背光45MA)
正常模式(450uAtypVDD=5V)待機模式(30uAmxVDD=5V)
顯示驅動電壓WLCD(VO~VSS):最大7V繪圖以及文字畫面混合顯示功能
多功能指令:
畫面清除(display elear)顯示移位(display shift)光標歸零(displayclear)乘直畫面旋轉(vertical line scroll)反白顯示(by_line reverse display)光標顯示/隱藏(cursor on/off)待機模式(standby mode)顯示字閃爍(display character blink)光標移位(cursor shift)
顯示開/關(display on/off)
占空比1/64偏壓比1/9
可視角 6點鐘顯示顏色效果可選:黃綠,藍白,灰白,黑,或者訂制顏魚
工作涅度,寬:-20 度到+70度
