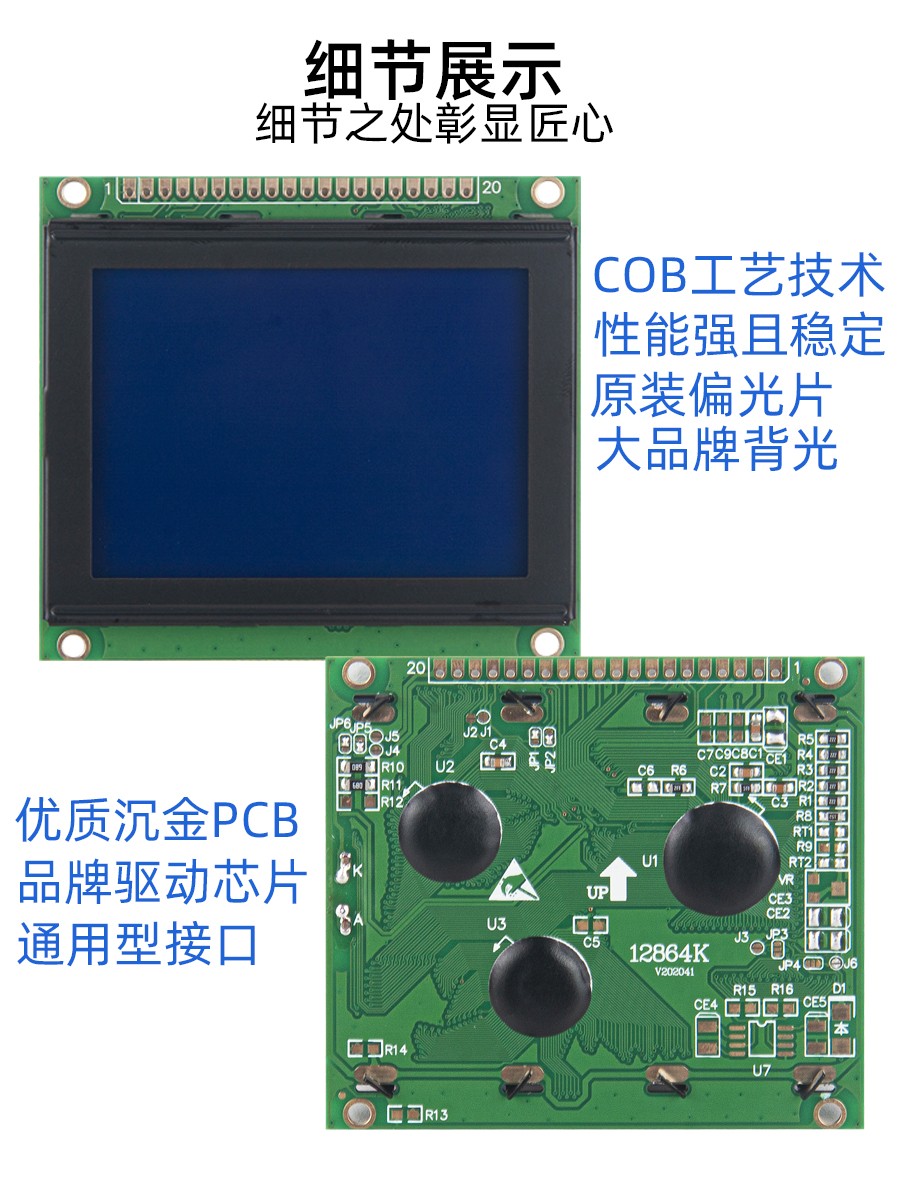

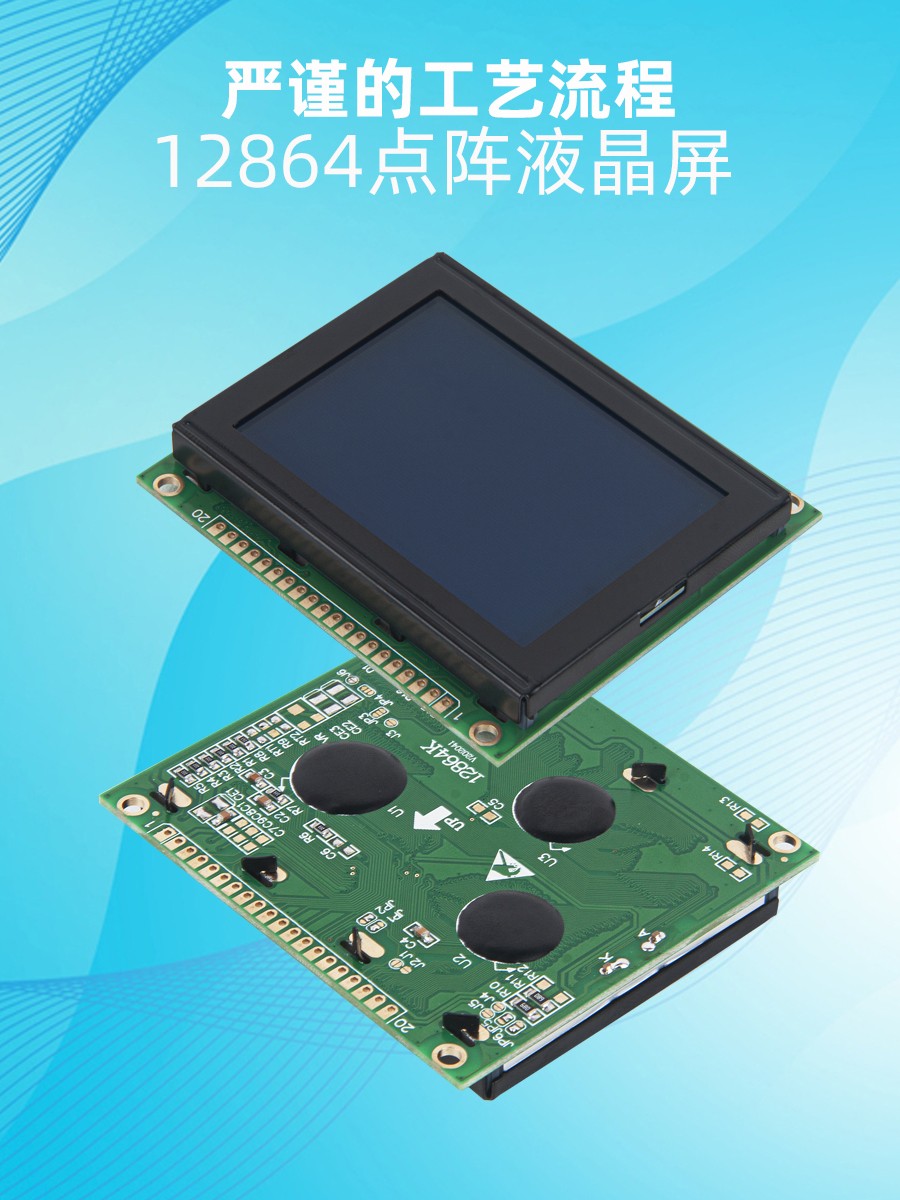

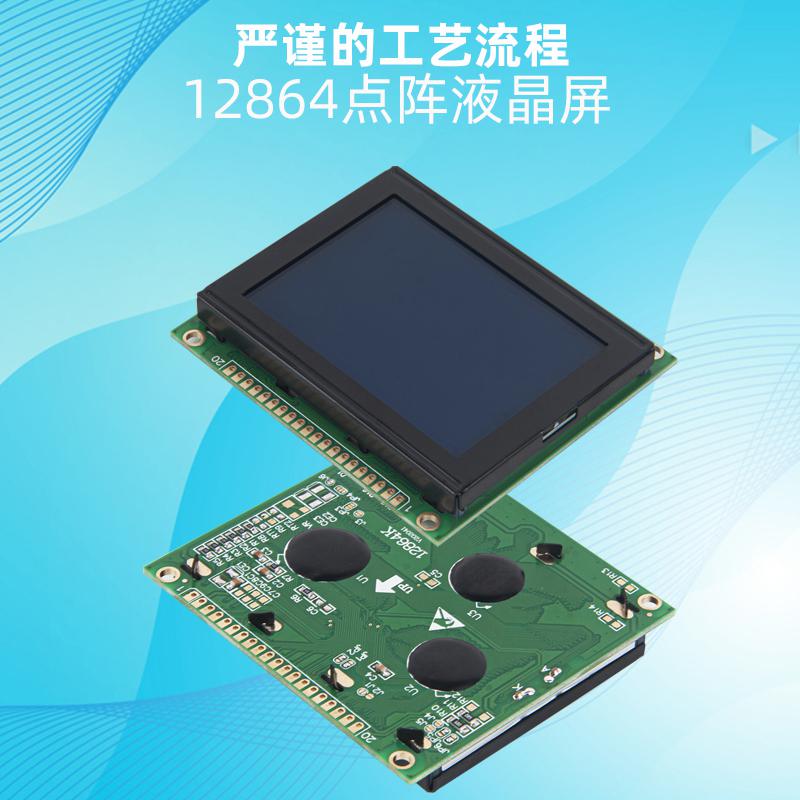

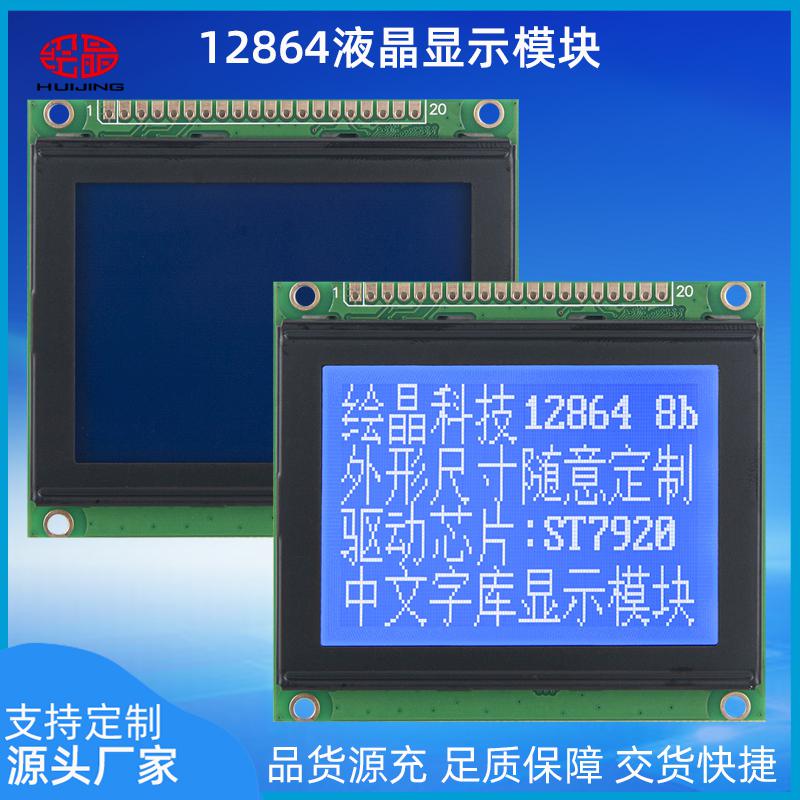

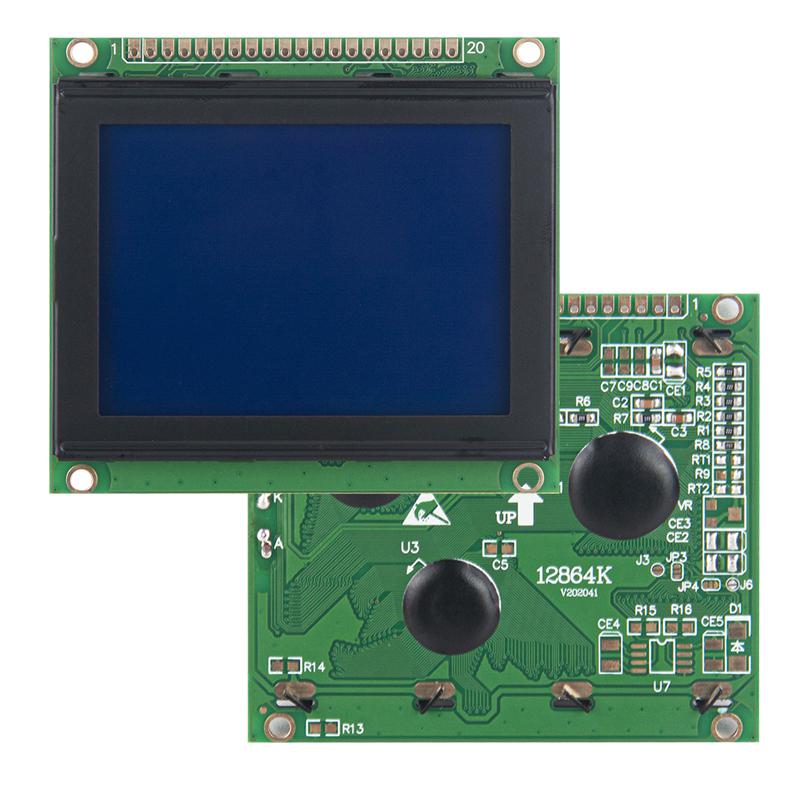

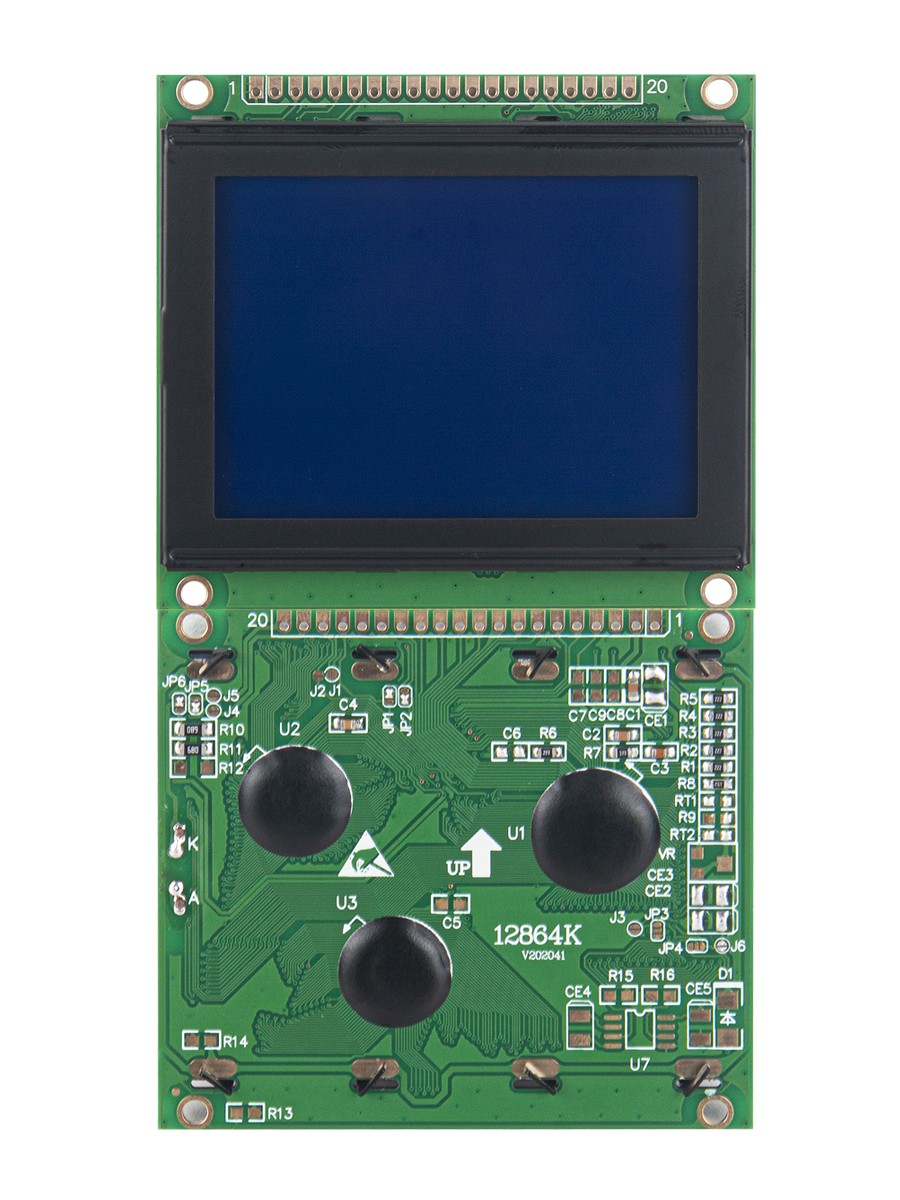

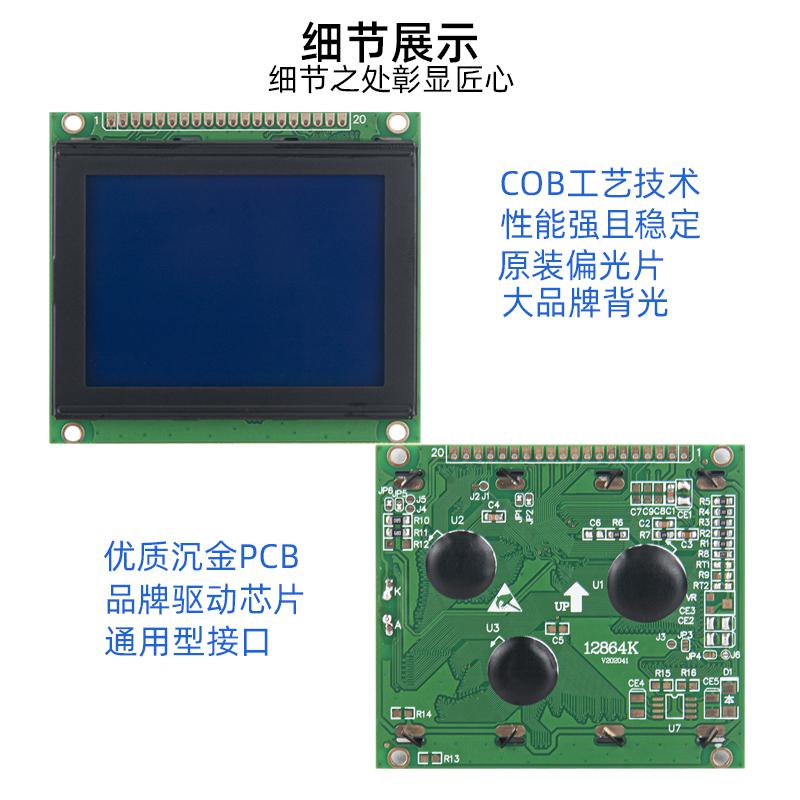

產品型號：HJ12864K
分辨率：128*64
屏幕尺寸：56.27*38.35
亮度：高亮
接口類型：串并口
工作電壓范圍：3.3V 或者5.0V
對比度：清晰

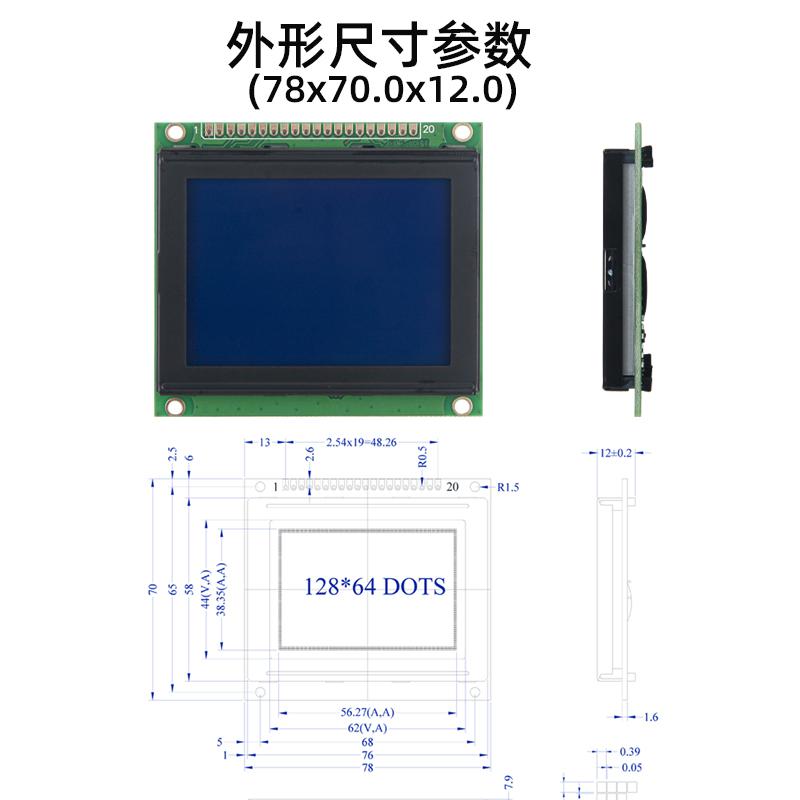

外形尺寸：78.0×70.0×12.0
重量：其它
驅動電壓：5V
工作溫度范圍：-20 -+70 度
色域：藍白
視角：6點
驅動芯片(IC)：其它
顯示類型：其它
刷新頻率：其它
工作電壓 3.3V 或者5.0V(默認出廠為 5.0V)
提供三種與MPU 通訊方式:4位、8位并行，串行通訊(默認出廠未固定，用戶自己控制 PSB 來選擇)
48x16bit的字符顯示RAM(LCD最多為4行8字)
64x128bit的繪圖RAM(GDRAM)
2M bit的中文字庫ROM(CGROM)，總共有8192個中文字型
16Kbit的半寬字型ROW(HCGROM)，總共有126個字母符號字形
64x16 bit的自定義字符RAM(CGRAM)
自動上電復位功能
外置復位端(XRESET)
低功率省電設計(除背光45MA)
正常模式(450uA typVDD=5V)待機模式(30uA maxVDD=5V)
顯示驅動電壓VLCD(VO~VSS):最大7V
繪圖以及文字畫面混合顯示功能
多功能指令:
畫面清除(display clear)
顯示移位(display shift)
光標歸零(displayclear)
顯示開/關(display on/off)
垂直畫面旋轉(verticalline scroll)反白顯示(by line reverse display)
光標顯示/隱藏(cursor on/off)待機模式(standby mode)顯示字閃爍(displaycharacter blink)光標移位(cursor shift)
占空比 1/32偏壓比1/6
最佳可視角為6點鐘，可以更改
顯示顏色效果選黃綠，藍白，灰白，也可以定制
